防偽標識管理系統子系統的架構設計。防偽標識管理系統子系統是一物一碼系統的核心子系統，它提供了標識碼大數據量支持，防偽標識管理系統具有高效的大數據量標識碼創建能力、標識碼查詢、掃碼、激活及標識碼關聯關系持久化等特性。標識碼管理子系統作為SaaS平臺微服務架構體系中的一員，它以微服務的形態存在于微服務架構體系中，標識碼管理子系統由數個微服務組成，防偽標識管理系統主要的微服務包括：標識碼管理API、標識碼查詢API、標識碼掃碼API、標識碼RPC、標識碼Generator、標識碼Activator、標識碼Scanner及標識碼API網關等。

防偽標識管理系統子系統核心功能包括：編碼規則管理、標識碼生成、標識碼大數據量分庫分表支持、標識碼激活、標識碼掃碼。

防偽標識管理系統設計思想標識碼管理子系統被分割成許多小粒度的服務并融入到SaaS平臺微服務架構體系。由于微服務具有自治能力，因此，防偽標識管理系統子系統的微服務都有自己的生命周期。這些微服務需要和其他微服務進行交互、通信，比如，生成標識管理系統會通過HTTP協議請求標識碼API以上傳ZIP文件進行激活；標識碼查詢API通過HTTP2/TCP協議調用標識碼RPC等。

以下是相關的微服務職能描述：

防偽標識管理系統API:防偽標識管理系統標識碼業務功能定義（比如，標識碼可以被定義為，”管控碼“、”營銷碼“等）；編碼規則管理，主要包含功能：碼段管理和碼段類型管理；標識碼生成，由于標識碼大批量生成是耗時的動作，因此，生成過程需要以任務隊列的方式進行管理；防偽碼管理；標識碼激活任務管理，主要包含功能：激活統計和標識碼文件導出；標識碼數據占用空間管理。

防偽標識管理系統標識碼查詢API;標識碼詳細信息查詢；標識碼防偽查詢;防偽標識管理系統標識碼掃碼API,標識碼對應的二維碼掃碼處理；根據標識碼查詢其二維碼被掃描的次數。

防偽標識管理系統標識碼RPC,提供標識碼管理遠程調用功能：標識碼查詢，激活，父碼子碼綁定，掃碼，防偽查詢等;防偽標識管理系統Generator,標識碼Generator是一個后臺程序，主要負責調度生成標識碼任務，每次它只處理一個生成標識碼任務，按任務隊列解決標識碼生成高并發問題。

防偽標識管理系統標識碼Activator,標識碼Activator是一個后臺程序，主要負責調度激活標識碼任務，每次它只處理一個激活標識碼任務，按任務隊列解決標識碼激活高并發問題。

防偽標識管理系統標識碼Scanner防偽標識管理系統標識碼Scanner是一個后臺程序，主要負責保存來自MQ消息隊列的標識碼掃碼信息，其中，掃碼信息包含，掃碼移動端的地理位置信息，微信用戶信息以及掃碼時間等，它將接收到的每一條掃碼信息存儲在數據庫大表中以備后期進行大數據分析，其中，掃碼信息被根據企業分庫，根據數量分表的方法存儲起來。

防偽標識管理系統標識碼API網關,API網關可以提供多種功能，主要包括：反向代理/網關路由、聚合請求以及橫切關注點（如，身份驗證/授權、服務發現、響應緩存、重試策略、斷路、限流、負載均衡、日志跟蹤、請求查詢字符串控制、IP白名單，等等）。標識碼API網關是一個基于HTTP/HTTPS協議的微服務接口網關路由層，將標識碼微服務和標識碼掃碼微服務統一路由到同一個網關接口，對外暴露微服務個數越少，系統可受攻擊面積就越小。

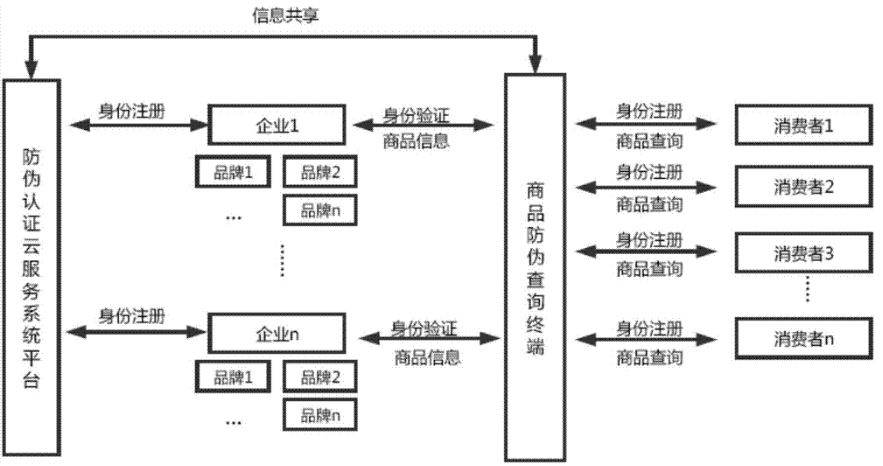

防偽標識管理系統架構圖標識碼管理子系統作為一物一碼系統的核心，溯源、二維碼營銷、防竄貨等子系統都依賴于該系統提供的標識碼數據，在整個系統運作時標識碼數據在不同子系統之間進行流通，標識碼管理子系統又是標識碼數據的工廠，它負責高效的生成標識碼，在使用標識碼環節它需要提供數據輸出、二次處理的能力，比如，標識碼的激活、更新等。防偽標識管理系統子系統由許多微服務構成，如下圖所示：

防偽標識管理系統應用程序通過使用HTTP/HTTPS協議請求標識碼管理微服務，防偽標識管理系統微服務在內部網絡將執行遠程調用標識碼RPC；當請求經過標識碼API網關時，API網關又將請求路由到對應的微服務，比如，標識碼查詢微服務，標識碼查詢微服務在內部網絡將執行遠程調用標識碼RPC。

防偽標識管理系統微服務接收生成標識碼命令，一個新的標識碼生成任務在后臺被創建，標識碼Generator負責執行大批量生成標識碼;標識碼管理微服務接收激活標識碼命令，一個新的標識碼激活任務在后臺被創建，標識碼Activator負責分解標識碼數據包并逐個激活標識碼。

防偽標識管理系統移動端，來自移動端應用程序（比如，微信小程序，原生移動APP，PDA等）的請求被標識碼API網關路由到對應的微服務，標識碼查詢微服務和掃碼微服務，標識碼查詢微服務在內部網絡將執行遠程調用標識碼RPC。防偽標識管理系統工控機，生成防偽標識管理系統與標識碼管理子系統的交互功能主要包括：標識碼數據包ZIP上傳激活、標識碼激活任務同步。核心業務流程

防偽標識管理系統編碼規則管理:標識碼由不同類型的碼段組合而成，碼段主要分：流水號、企業碼段、固定字符碼段、隨機、日期時間等。流水號和企業碼段為系統預設碼段，它們分別有各自的預設位數。編碼規則管理主要負責管理這些標識碼碼段，動態的管理碼段的長度，標識碼的總長度;

防偽標識管理系統標識碼生成,標識碼Generator負責標識碼生成，它在接收來自“標識碼管理微服務”的命令之后通過任務調度，根據生成標識碼任務創建的先后順序進行處理;防偽標識管理系統分庫分表標識碼數據存儲支持分庫分表管理，支持多租戶。標識碼數據屬于企業增值資產，適合以不透明化分庫分表技術實現大數據管理，防止大數據被隨意操作。數據庫按租戶和碼類型進行劃分；標識碼數據以數據量達到1億每表并結合路由機制進行劃分（即，當表數據量達到1億時自動切分到下一個新表），其中，路由機制需實現多租戶支持，

防偽標識管理系統標識碼數據的創建與更新通過數據庫與表之間的路由技術實現精準檢索，創建標識碼數據時“標識碼Generator”借助路由將大量數據保存到不同的數據庫表；標識碼激活、綁定等一系列的數據更新操作則由“標識碼RPC”負責對路由進行調配、計算，最終，完成標識碼數據的更新操作。

防偽標識管理系統數據庫名包含租戶編碼和標識碼類型信息。數據庫表名主要以有序數字區分且其數值自增。

其中，租戶編碼和標識碼類型舉例如下：

租戶編碼：18、19、20、21、22

標識碼類型：productcode、packagecode.

防偽標識管理系統激活防偽標識管理系統激活主要以上傳標識碼數據包ZIP文件到一物一碼系統，標識碼管理微服務負責分派請求到標識碼激活微服務進行處理。防偽標識管理系統客戶端主要有：

防偽標識管理系統：支持一小批碼激活、大數據量激活標識碼，以上傳ZIP數據包的方式激活。

防偽標識管理系統：大數據量激活標識碼，以上傳ZIP數據包的方式激活，

防偽標識管理系統掃碼:移動端掃描二維碼，解析二維碼中的標識碼，收集掃碼信息和用戶相關信息，“標識碼API網關”將請求路由到”標識碼掃碼微服”,”標識碼掃碼微服”接收掃碼信息后，發布消息給事件總線，“標識碼Scanner”訂閱消息并對消息進行處理然后將相關信息存儲到數據庫。消息通過事件總線進行發布/訂閱;通過事件總線訂閱掃碼消息的的微服務可以根據需要將接收消息進行處理。上圖標注的“其他微服務”包括“統計微服務”，訂閱掃碼事件的“統計微服務”加收到消息后可以執行相關數據的統計，比如，用戶畫像，熱力圖，等等。

防偽標識管理系統數據模型設計:數據模型是數據特征的抽象。數據是描述事物的符號記錄，模型是現實世界的抽象。數據模型從抽象層面描述了架構系統的靜態特征和約束條件;防偽標識管理系統子系統的微服務共用同一個主數據庫，數據模型主要由以下幾個模塊組成：編碼規則（包括，標識碼編碼規則和防偽碼編碼規則）、標識碼任務（包括，生成標識碼任務和激活標識碼任務）。
